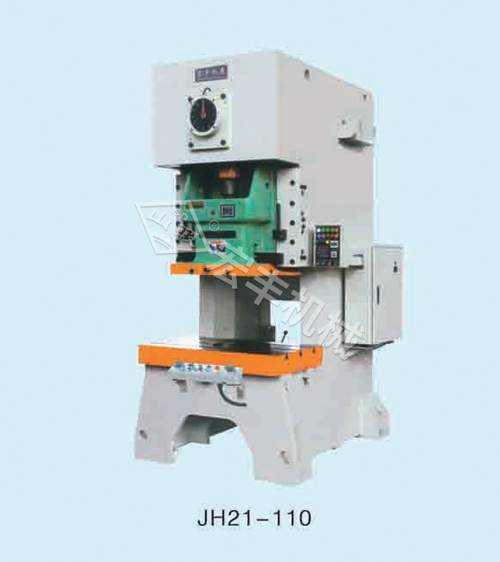

JH21系列開式氣動壓力機

性能特點：
*鋼板焊接機身，經過回火處理，剛性好，精度穩定。
*A型機采用電磁調速電機調速，行程次數可調。
*曲軸縱置，結構緊湊，曲軸經調質削磨處理，光潔度好，轉動靈活。
*滑塊采用矩形六面導軌，導向精度高。
*氣動雙平衡缸，平衡滑塊和上模重量，降低沖擊和噪音，消除連桿和滑塊間隙。
*整機采用進口PLC集中控制，氣路選用進口安全雙聯閥控制，可實現點動，寸動，單次和連續沖壓，動作靈敏，安全可靠。
*采用進口干式氣動摩擦離合器，可根據用戶要求，選配過載保護裝置或壓塌式保險器，自動潤滑，變頻調速等裝置。

技術參數：

規格型號	單位	JH21-110 JH21-110A	JH21-125 JH21-125A	JH21-160 JH21-160A	JH21-200 JH21-200A	JH21-250 JH21-250A	JH21-315 JH21-315A	JH21-400
公稱壓力	KN	1100	1250	1600	2000	2500	3150	4000
公稱力行程	mm	5	5	6	6	8	8	8
滑塊行程	mm	180	180	180	200	250	250	250
行程次數	s.p.m	45 35~65	45 35~65	45 35~55	40 25~45	35 25~40	30 25~35	35
大裝模高度	mm	350	350	400	450	450	500	500
裝模高度調節量	mm	90	90	100	110	110	120	120
滑塊中心到機身距離	mm	350	350	390	430	430	470	470
滑塊打料桿行程	mm	50	50	60	80	70	70	70
立柱間距離	mm	700	700	810	960	1100	1040	1040
工作臺尺寸（前后×左右）	mm	680×1070	680×1070	760×1170	840×1400	920×1400	920×1550	920×1550
工作臺孔尺寸	mm	φ160	φ160	φ220	φ250	φ360	φ360	φ300
工作臺板厚度	mm	150	150	150	160	170	170	180
滑塊底面尺寸（前后×左右）	mm	520×620	520×620	580×700	650×880	650×880	730×1020	730×1020
模柄孔尺寸（直徑×深度）	mm	φ70×85	φ70×85	φ65×95	φ65×90	φ65×90	φ70×90	φ70×90
空氣壓力	MPa	0.5	0.5	0.5	0.5	0.5	0.5	0.5
氣墊頂出力	KN	60	60	80	110	140	140	140
氣墊行程	mm	90	90	90	125	125	125	125
主電機功率	KW	11	11	15	18.5	22	30	30
外形尺寸（前后×左右）	mm	1790×1300	1790×1300	2265×1420	2480×1645	2700×1700	2700×1700	2700×1795
壓力機高度	mm	3250	3350	3380	3520	4135	4135	4235
整機重量	kg	9550	10500	14500	19000	26500	28600	34000
